Будь-який предмет чи швейний виріб можна намалювати, сфотографувати або описати словами.
Але для того, щоб його виготовити, потрібно знати його будову, форму та розміри деталей, матеріал, з якого вони виготовлені, способи з’єднання. Всі ці дані містяться на кресленні, ескізі або технічному малюнку.
Технічний рисунок — це зображення предмета з дотриманням пропорцій, виконане за допомогою креслярських інструментів.
Креслення — це документ, який містить зображення деталі та відомості, необхідні для її виготовлення.
Ескіз – зображення предмета виконане від руки, за тими самими правилами, що і креслення, але без дотримування точного масштабу.
Часто доводиться креслити великі предмети, які не можна зобразити на папері, не змінивши розмірів на кресленні у кілька разів.
Великі предмети потрібно зменшити, а малі – збільшити, але розміри на кресленні проставляються дійсні.
Масштаб — це число, яке показує, у скільки разів зображення на кресленні більше або менше від дійсних розмірів деталі.
Для того щоб виконати креслення великих деталей, використовують масштаб зменшення: М1:2, М1:4, М1:10 тощо. Це значить, що розміри деталі на кресленні зображені у два, чотири, десять разів меншими від її дійсних розмірів.
При виконанні креслення дрібних деталей застосовують масштаб збільшення: М4:1,М100:1,М20000:1 тощо.
Найзручніше креслення виконувати в натуральну величину, тобто коли розміри оригіналу дорівнюють розмірам на кресленні. М 1:1.

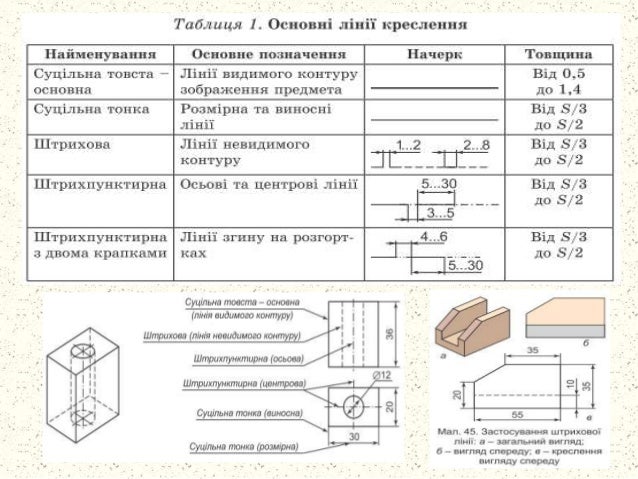

Державним стандартом передбачено використання конкретних ліній.
Лінії креслення
Назва
|
Основне призначення
|
Суцільна товста основна
|
Лінія видимих контурів
|
Суцільна тонка
|
Розмірні й виносні
|
Штрихова
|
Лінія невидимого контуру
|
Штрих-пунктирна
|
Осьові й центральні
|
Штрих-пунктирна з двома точками
|
Лінії згину, залому
|
Суцільна тонка хвиляста
|
Лінія обриву частини зображення, розмежування вигляду й розрізу
|
